前言

本文主要介绍山东科技大学校园复原项目的技术方案，不代表是最优解。复原工作仍在进行中，后续将持续更新完善内容。文章标题仅反映现阶段工作进展。

本文默认读者具备基础计算机知识，不展开技术细节以避免冗余。作者文字能力有限，如果某一部分难以理解，可在以下群组直接@leiuary：MUA·Minecraft高校联盟二群、MUA·理事会、MUA·复原工程技术交流群、鲁高联Minecraft交流群，我们将不胜感激。

本文所用校园模型来自测绘系解斐斐老师，因此我们并没有倾斜摄影经验，相关内容未纳入本文范畴，请见谅。

另一篇介绍经验的文章：部分高校复原经验

如何优雅地共享模型

查看倾斜摄影结果的软件非常成熟，因此我们可以不用重复造轮子，而是使用现成的方案。本文我们使用DasViewer软件，截至目前最新的 3.6.0 版本有一些问题，这里提供 3.4.0 版本 pan.baidu.com 提取码: x2cg。

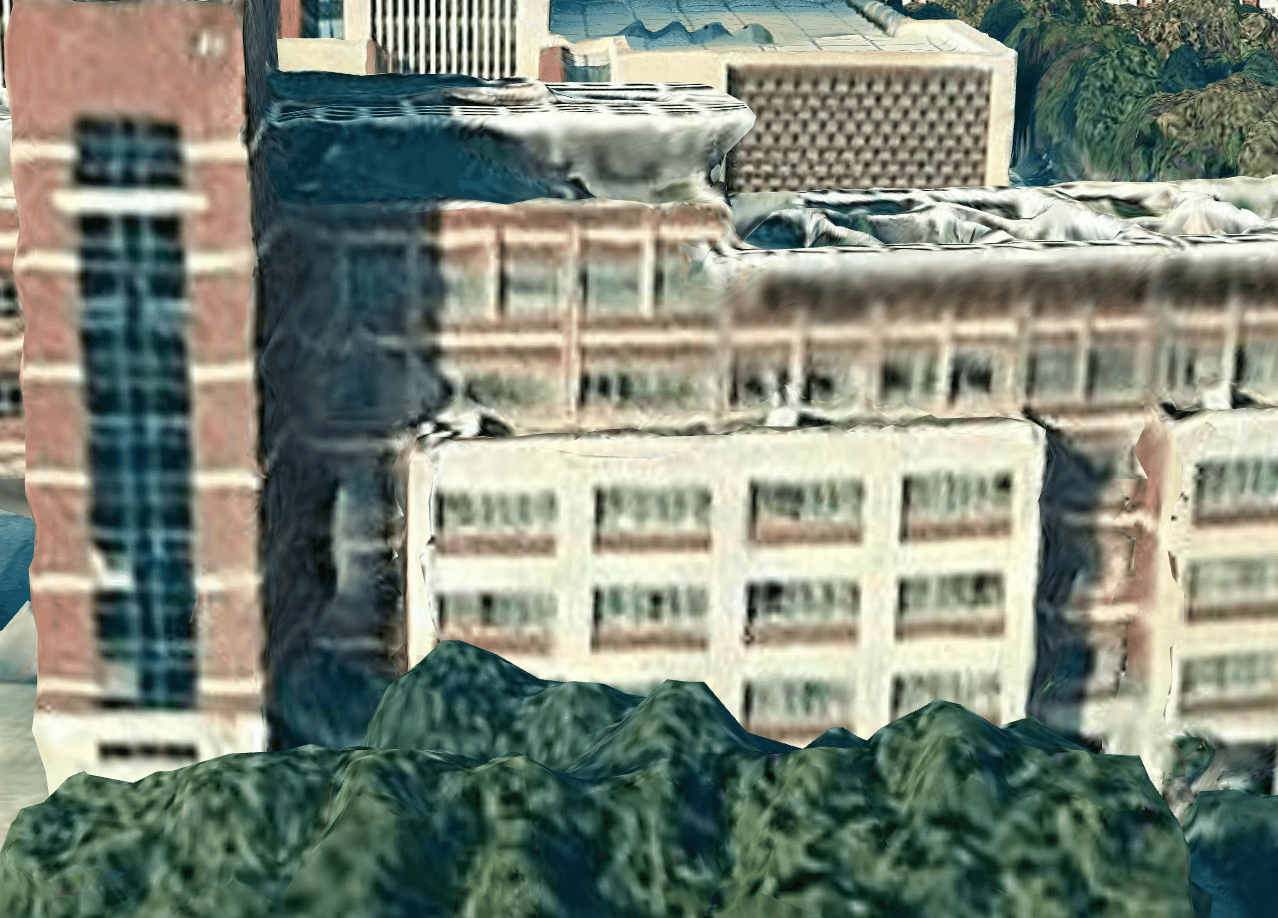

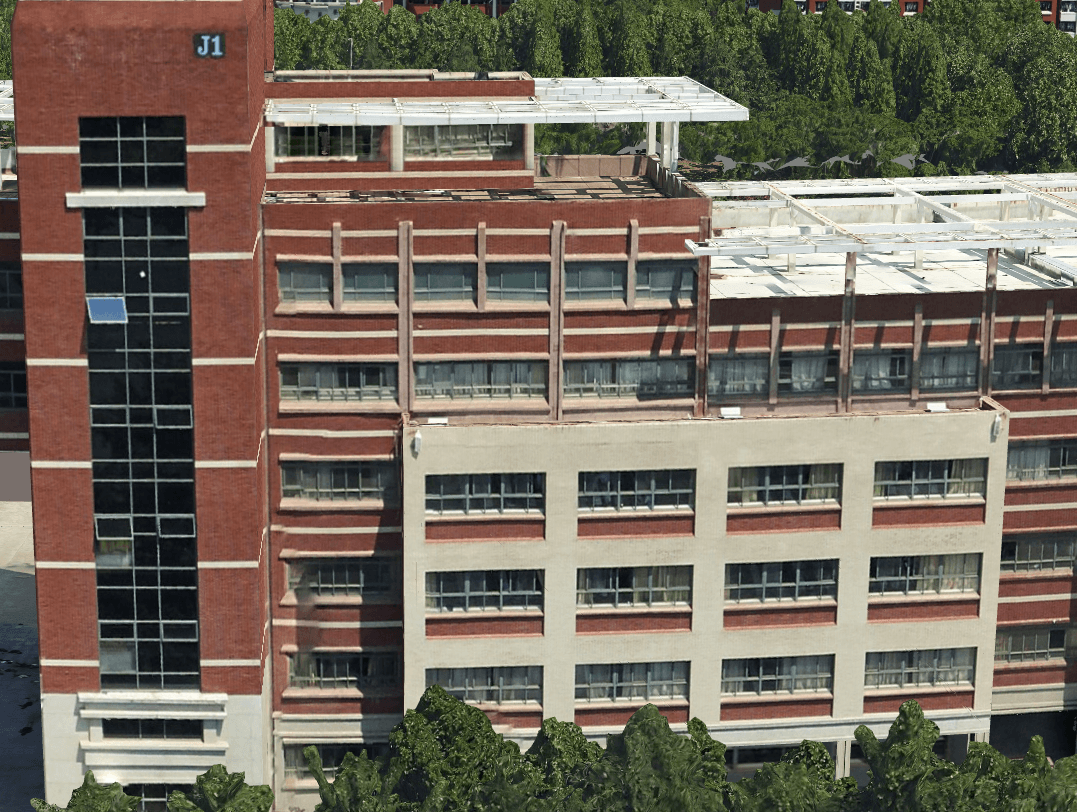

一般来说，由无人机拍摄的倾斜摄影模型通常很大，我们有在不同时间拍摄的两个模型，大小分别为 1.7G 和 70G ，精度为 15cm 和 3cm 。

可见，如果要有精度够高的模型做参考的话，模型的体积会非常庞大，在每台参与复原的电脑上都存放一份是不现实的。我们可以将模型存在服务器上，用软件访问服务器上的模型，不过这要求服务器的带宽至少达到 30-50Mbps。如果校园网的环境允许，可以尝试用内网访问。

要对外开放，我们需要先对存放模型的服务器进行网络设置，这里用到了 nginx 。下载安装的教程有很多，这里提供一下配置文件

server {
    listen 25561;    #开放的端口
    server_name localhost;
    root /server/3dtitles;  # 替换为你的文件夹路径
    location / {
        autoindex on;            # 显示目录列表
        autoindex_exact_size off; # 显示文件大小（人类可读）
        autoindex_localtime on;   # 显示本地时间
        limit_rate 5m;  #限速
    }
}

在 DasViewer 里面将osgb转换为3dtiles后上传到服务器里，然后在本地软件选择导入在线模型，转换完的文件夹下应该有一个名为tileset.json的文件，服务地址就是tileset.json的位置。如果不清楚，可以在浏览器输入服务器ip并加上开放的端口，找到tileset.json并打开，地址栏就是服务地址了。例如我们把转换的模型的文件夹命名为15并放在 nginx 开放的文件夹里，填入软件的地址应该是这样的 http://192.168.75.2:25561/15/tileset.json

将模型体素化并导入游戏

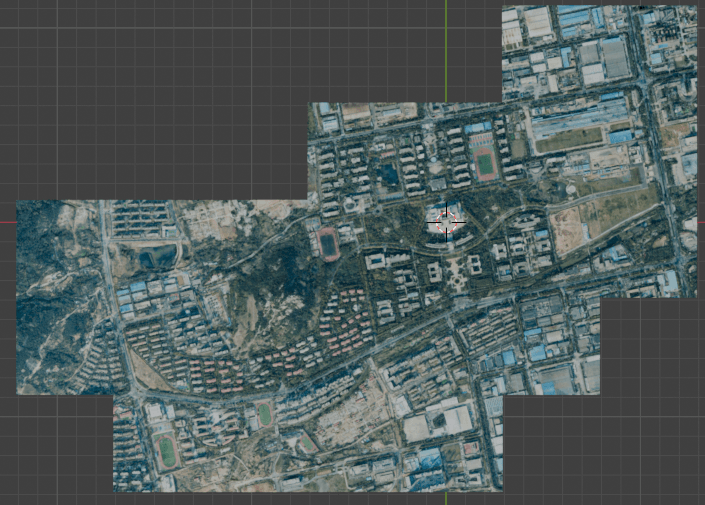

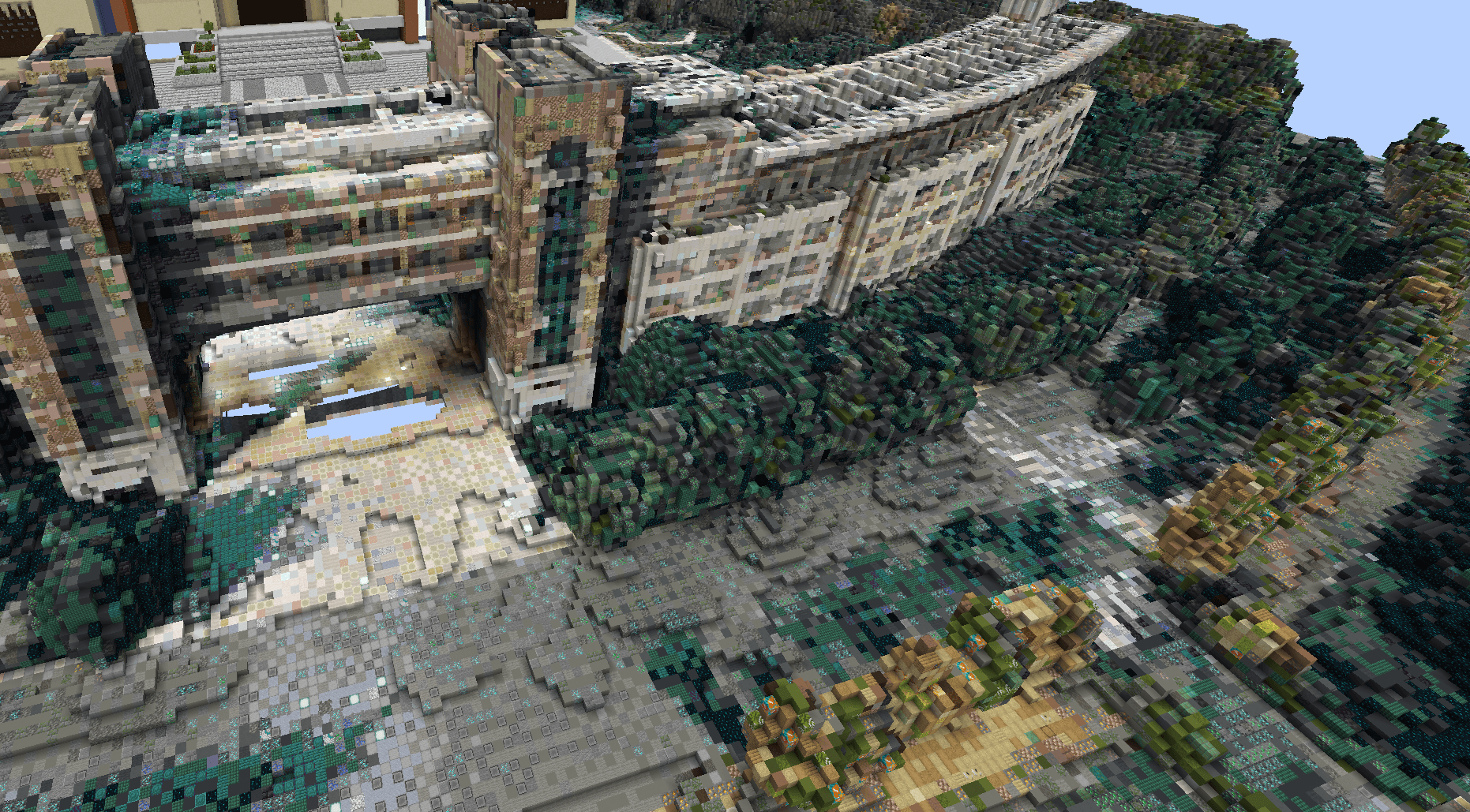

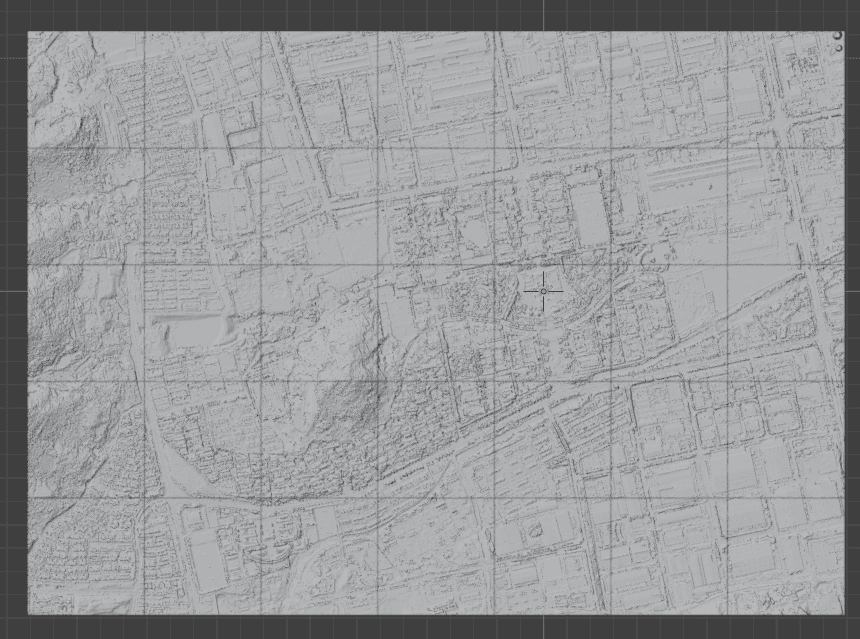

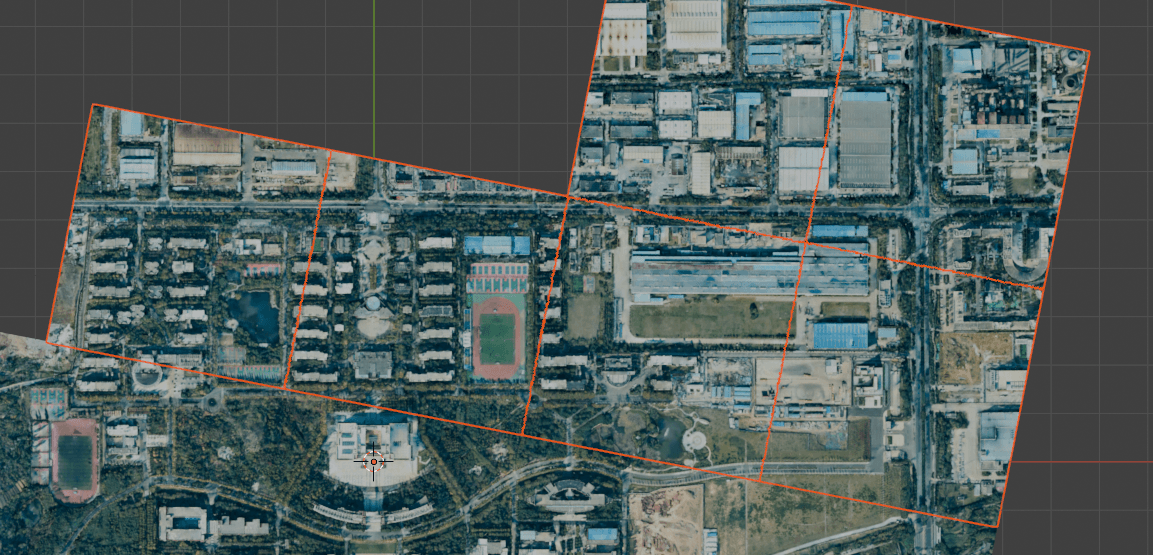

在校园复原中，往往会将学校的卫星图或cad测绘资料转换成像素画的形式导入游戏，这样的底图能为复原提供极大的便利。如果我们有校园的模型的话，就可以获得三维的底图，虽然这样处理的结果往往很粗糙，但对于定位来说也是很有用的。

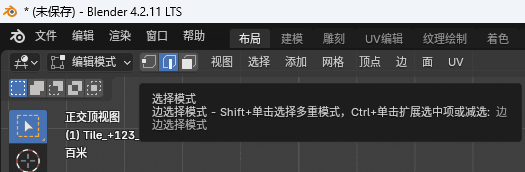

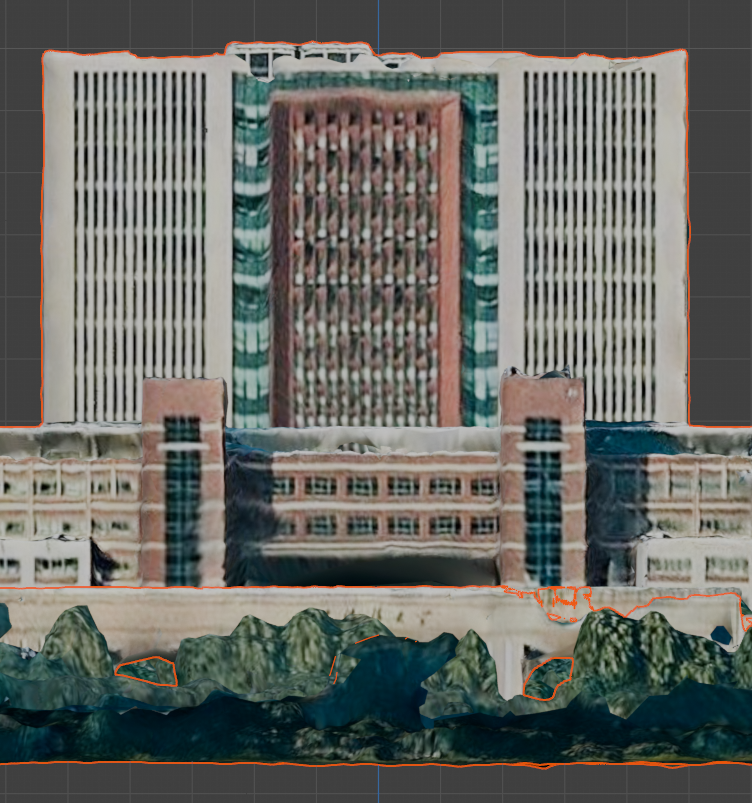

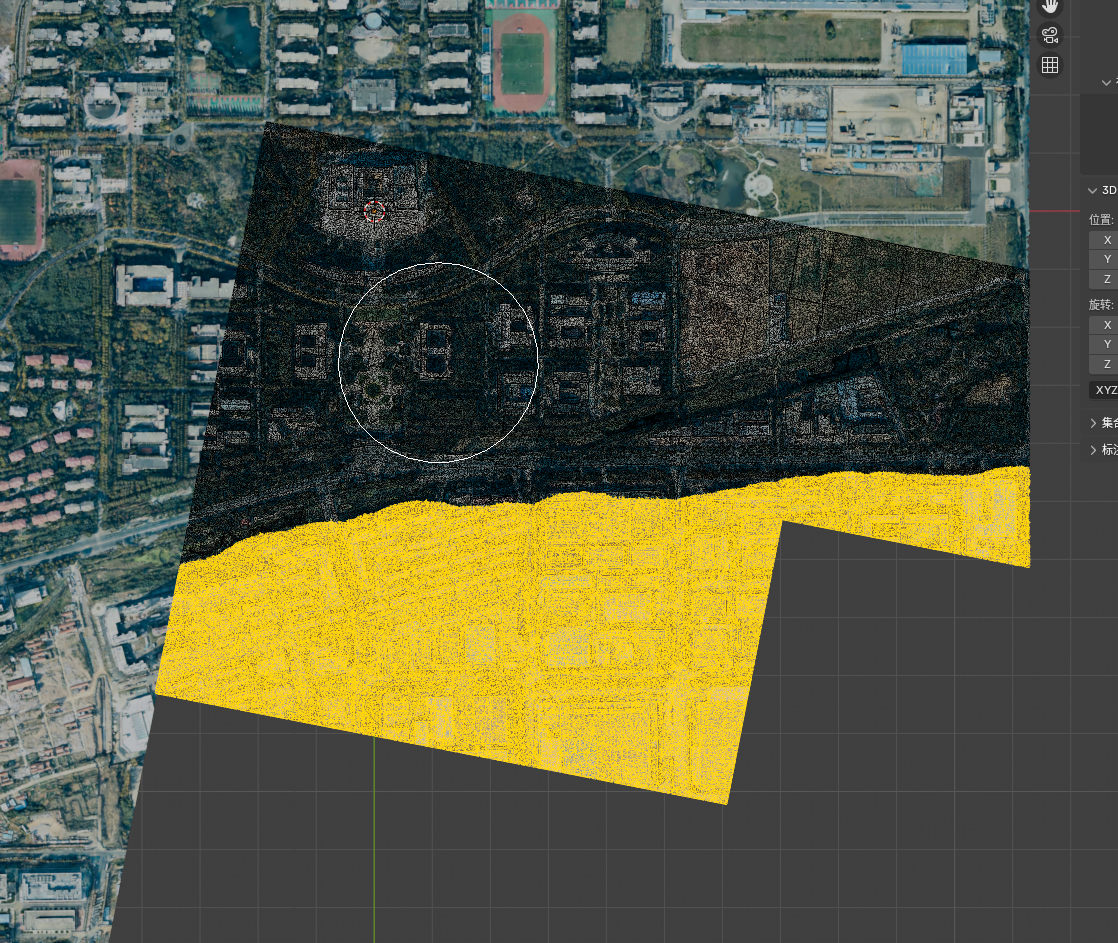

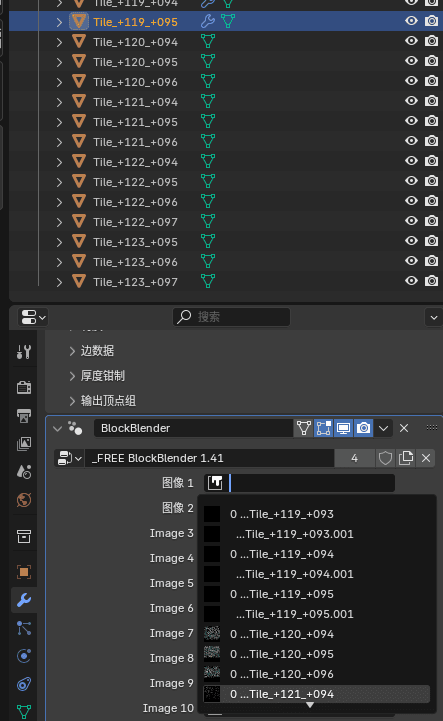

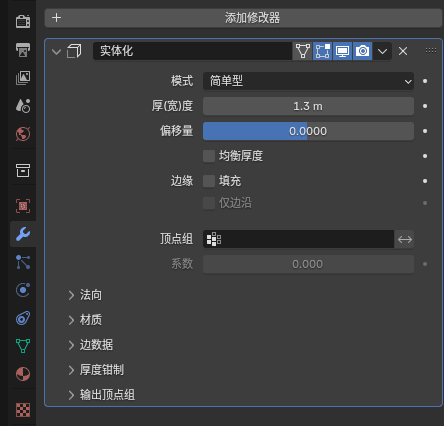

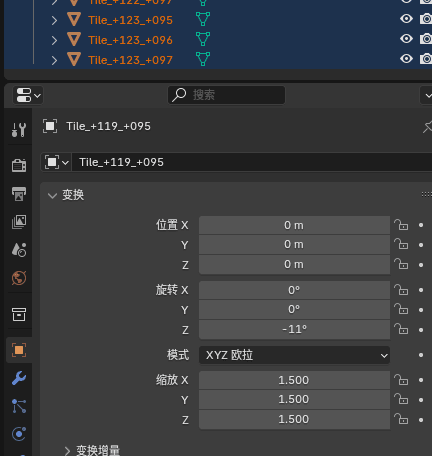

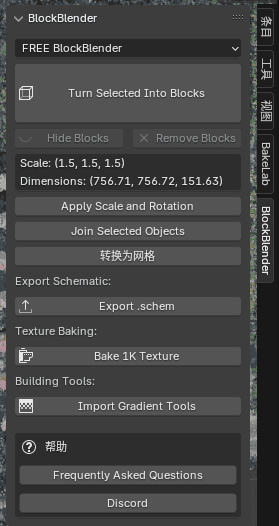

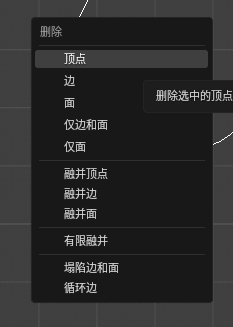

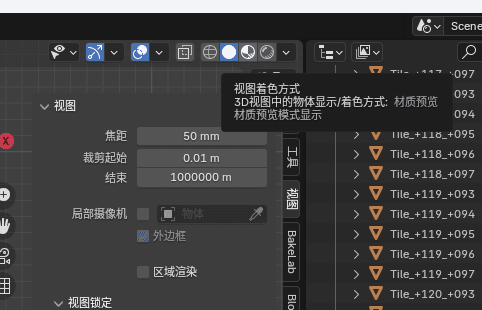

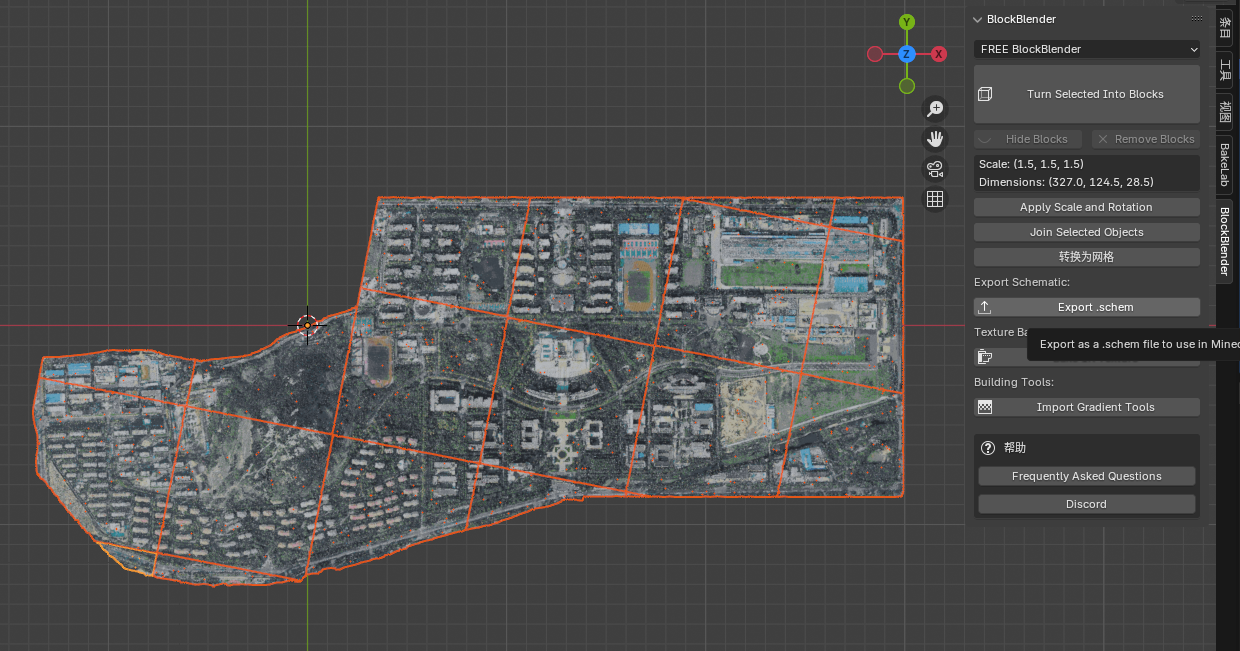

下面介绍使用在blender中将obj格式的校园模型转换成可导入游戏里的原理图的方法。我们的模型处理基于 2G 模型，实际使用到的部分约为 1G 。处理模型的电脑需要独显，较大的内存（32G或以上）并留有足够虚拟内存（不少于50G）。使用的blender版本为4.2LTS，所需插件有BlockBlender（体素化），BakeLab（烘焙材质）和BlockBlenderSchemExport（导出原理图），下载链接 pan.baidu.com 提取码: r8h4。
